ULTRA-PLAČIAJUOSČIŲ ANTENŲ PARAMETRŲ MATAVIMO SISTEMOS, VEIKIANČIOS ARTIMAJAME LAUKE, SUKŪRIMAS (UPJS)
PROJEKTO KODAS Nr. VP2-1.3-UM-02-K-01-031


Projekto tikslai ir uždaviniai

Veiklų įgyvendinimas

Projekto rezultatai

Sistema veikianti
artimajame lauke
plokštumoje


Sistema veikianti
artimajame lauke
cilindriniame
paviršiuje


Sistema veikianti
artimajame lauke
sferiniame
paviršiuje

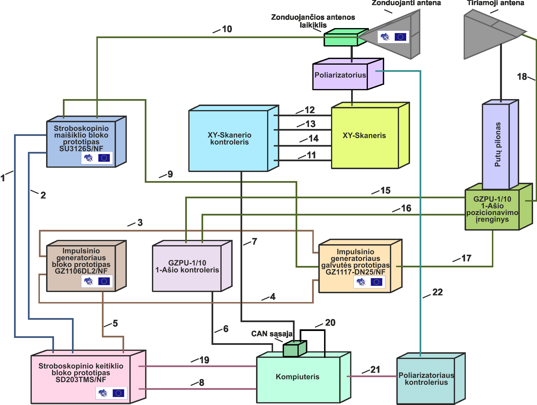

Ultra-plačiajuosčių antenų parametrų matavimo sistema veikianti artimajame lauke cilindriniame paviršiuje

Sistemos įrangos sąrašas:
Stroboskopinio maišiklio bloko prototipas SU3126S/NF
Impulsinio generatoriaus bloko prototipas GZ1106DL2/NF
Stroboskopinio keitiklio bloko prototipas SD203TMS/NF
Impulsinio generatoriaus galvutės prototipas GZ1117-DN25/NF
XY-Skaneris, XY-Skanerio kontroleris, Kompiuteris
GZPU–1/10 1–Ašio pozicionavimo įrenginys, GZPU–1/10 1–Ašio kontroleris
Zonduojančios antenos:
Dvikomponentės ruporinės antenos prototipas GZ0126DRH/NF
GZ0103ATP, GZ0309ATP, GZ0926ATP
Putų pilonas, Tiriamoji antena, Poliarizatorius, CAN sąsaja
Poliarizatoriaus kontrolerius, Zonduojančios antenos laikiklis
1 ir 2–Stroboskopinio maišiklio AD kabelis ir duomenų kabelis
3 ir 5–AD kabelis; 4–Nuolatinė įtampa 12V; 6–RS-232 kabelis
7–CAN kabelis; 8–LPT kabelis; 9, 10, 17 ir 18–SF kabelis
11 ir 13–Maitinimo kabelis; 12, 14 ir 22–Valdymo kabelis
15–Kodavimo kabelis; 16–Variklio kabelis; 19 ir 21–USB kabelis
20–CAN maitinimo kabelis

Sistemos prototipo pagrindiniai parametrai:
Dinaminis diapazonas 0÷−40 dB Dažnių juosta 3÷18 GHz
Azimuto kampo paklaida <0.1 ° Maksimalus azimuto kampas  360 °
Elevacijos kampo paklaida <0.1 ° Maksimalus elevacijos kampas  180 °
Didžiausias matavimo cilindro
spindulys  1 m
