ULTRA-PLAČIAJUOSČIŲ ANTENŲ PARAMETRŲ MATAVIMO SISTEMOS, VEIKIANČIOS ARTIMAJAME LAUKE, SUKŪRIMAS (UPJS)
PROJEKTO KODAS Nr. VP2-1.3-UM-02-K-01-031


Projekto tikslai ir uždaviniai

Veiklų įgyvendinimas

Projekto rezultatai

Sistema veikianti
artimajame lauke
plokštumoje


Sistema veikianti
artimajame lauke
cilindriniame
paviršiuje


Sistema veikianti
artimajame lauke
sferiniame
paviršiuje

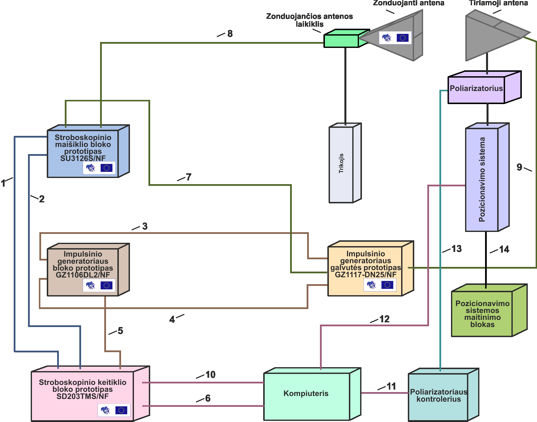

Ultra-plačiajuosčių antenų parametrų matavimo sistema veikianti artimajame lauke sferiniame paviršiuje

Sistemos įrangos sąrašas:
Stroboskopinio maišiklio bloko prototipas SU3126S/NF
Impulsinio generatoriaus bloko prototipas GZ1106DL2/NF
Stroboskopinio keitiklio bloko prototipas SD203TMS/NF
Impulsinio generatoriaus galvutės prototipas GZ1117-DN25/NF
Pozicionavimo sistema, Pozicionavimo sistemos maitinimo blokas
Zonduojančios antenos:
Dvikomponentės ruporinės antenos prototipas GZ0126DRH/NF
GZ0103ATP, GZ0309ATP, GZ0926ATP
Kompiuteris, Poliarizatorius, Poliarizatoriaus kontrolerius
Trikojis, Tiriamoji antena, Zonduojančios antenos laikiklis
1 ir 2–Stroboskopinio maišiklio AD kabelis ir duomenų kabelis
3 ir 5–AD kabelis; 4–Nuolatinė įtampa 12V; 6–LPT kabelis; 7 , 8 ir 9–SF kabelis;
10, 11 ir 12–USB kabelis; 13–Valdymo kabelis; 14–Maitinimo kabelis

Sistemos prototipo pagrindiniai parametrai:
Dinaminis diapazonas 0÷−40 dB Dažnių juosta 3÷18 GHz
Azimuto kampo paklaida <0.1 ° Kampų diapazonas azimuto kryptimi  −180°÷180 °
Elevacijos kampo paklaida <0.1 ° Kampų diapazonas elevacijos kryptimi  0÷180 °
Didžiausias matavimo sferos
spindulys  1 m
